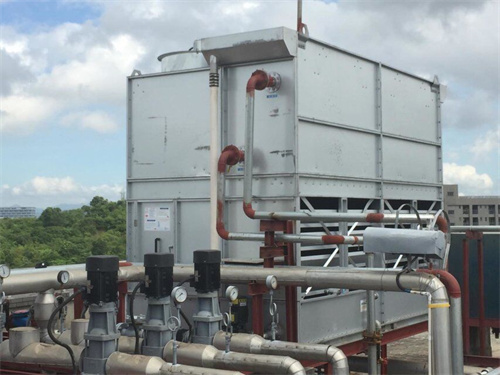

冷卻塔作為一種蒸發(fā)式冷卻設(shè)備，在潮濕和容易腐蝕的環(huán)境下工作。但是，閉式冷卻塔鍍鋅結(jié)垢出現(xiàn)白銹會導(dǎo)致其壽命減少。那么，我們該如何預(yù)防和處理閉式冷卻塔鍍鋅結(jié)垢出現(xiàn)的白銹呢?

一、什么是白銹?

白銹是一種銹蝕，顏色為白色，形狀為蠟狀，是對鋅的一種常見的鋅侵蝕。通常出現(xiàn)在閉式冷卻塔的鍍鋅鋼板上，如果沒有得到及時正確的處理，很可能會導(dǎo)致鍍鋅涂層更早的失效。

二、導(dǎo)致的白銹的原因

閉式冷卻塔的循環(huán)水酸堿度為中性之時，(pH6.5-7.5)之間，鍍鋅層表面會形成一種保護膜，致密的結(jié)晶薄膜會在鍍鋅層表面形成防護層，延緩白銹的形成。但是，如果循環(huán)水水質(zhì)控制不當(dāng)，加上使用者缺乏鍍鋅層保護的意識缺乏，導(dǎo)致“白銹”的產(chǎn)生。

三、如何做白銹的預(yù)防措施

實際上采取適當(dāng)?shù)念A(yù)防措施就能防止“白銹”的產(chǎn)生。在閉式冷卻塔的第一次運行，應(yīng)避免使用100%的軟化水作為補充水，并且控制pH值在6.5-8.0之間，堿度控制在100-300ppm。以磷酸鹽為基礎(chǔ)的緩蝕阻垢方案，應(yīng)將磷酸鹽濃度控制在6-12ppm。同時，鋅的濃度應(yīng)持續(xù)被控制在0.5ppm以下。

四、已有的白銹的處理

一旦發(fā)現(xiàn)白銹，我們推薦以下處理方法：

1.淺白色生銹：可以刷掉，但在正常天氣下一般會洗掉。

2.中度的白銹：使用硬毛刷(不能用金屬絲刷子)除去氫氧化鋅殘留物。如果外觀是不可接受的，那么白銹病區(qū)可按照要求處理。

3.嚴(yán)重的白銹：硬毛刷或在受影響區(qū)域擦拭以去除所有氧化產(chǎn)物和銹蝕。涂上一層或兩層經(jīng)認(rèn)可的環(huán)氧富鋅涂料，達到所需干膜厚度最小為100微米。

閉式冷卻塔鍍鋅結(jié)垢出現(xiàn)白銹時，要通過控制循環(huán)水化學(xué)結(jié)構(gòu)來形成鈍化膜處理。預(yù)防“白銹”的產(chǎn)生，需要采取適當(dāng)?shù)念A(yù)防措施，如控制循環(huán)水pH值和堿度，以磷酸鹽為基礎(chǔ)的緩蝕阻垢方案等。一旦發(fā)現(xiàn)白銹，應(yīng)及時采取合適的處理方法，以免給閉式冷卻塔造成更大的傷害。
